Comment mettre à jour régulièrement une cartographie des séismes

<

Comment mettre à jour régulièrement une cartographie des séismes ?

Du catalogue de l'ANSS ( Advanced National Seismic System) à Arc Explorer

Polycopié de Michel le Goff, lycée Paul-Louis Courier, Tours
Exposé et stage de juin et décembre 2002

1. Rechercher les données

Consulter la page d'accueil du site de l'université de Berkeley : http://quake.geo.berkeley.edu/cnss/catalog-search.html
Résultats sauvegardés impérativement au format TXT ( qui délimitera les colonnes par un espace)

2. Convertir les données txt au format dbf

Pourquoi le format dbf ?

Arc View et Arc Explorer exploitent pour chaque thème vectoriel composant une application 3 types de fichiers associés

un fichier DBF (Data Base File) : ce fichier contient des informations ( numériques, booléennes ou textes) structurées en différents champs d'informations ( ou fields) et en enregistrements (ou records) correspondant aux différents objets ou entités). On peut le comparer à une feuille de notes où les différents contrôles sont les champs de l'informations et les lignes relatives aux résultats d'yun élève, les enregistrements)
un fichier SHP (Shapefile) : ce fichier mémorise les coordonnées ( en latitude-longitude, ou en coordonnées métriques X Y spécifiques selon le système de projection retenu) des différentes formes ou objets vectoriels ( points, lignes, polygones) composant un thème.

Chaque objet correspond à un enregistrement de même numéro que les informations correspondantes du fichier DBF. Ce fichier est précédé d'une entête qui mémorise des informations sur le type d'objet et sur les coordonnées extrêmes du thème pour optimiser son affichage.

un fichier SHX( fichier d'index) : celui-ci mémorise l'ordre dans lequel les différents enregistrements doivent être lus.

NB

Il résulte de cela que les fichiers DBF ne doivent jamais être modifiés au niveau de leurs enregistrements en dehors d'Arc View ; avec précaution un champ peut être en revanche ajouté ou supprimé .

Arcview peut par ailleurs utiliser un fichier DBF unique contenant des informations de latitude et longitude , pour créer un fichier SHP associé ( v. ci-après)

lancer Excel

ouvrir le fichier txt , où les données séparées par des espaces sont délimitées et non de largeur fixe; format standard
indiquer à Excel la première ligne ( sans doute la 16e) pour l'importation des données
supprimer les colonnes G et suivantes , puis la colonne B

- insérer en début de tableau une nouvelle ligne, pour le nom des champs :colonne A= date,
- colonne B = LATITUDE ( nom à respecter strictement
- colonne C = LONGITUDE ( nom à respecter strictement )
- colonne D = profondeur en Km
- colonne E = magnitude
- Les colonnes B C D E doivent être numériques : éventuellement selon la version de Excel (anglaise ou française) remplacer les points par des virgules, comme séparateur décimal
- sélectionner les colonnes B et C , et les formater comme des nombres à 3 ou 4 décimales
- sélectionner les deux dernières colonnes et les formater comme des nombres à deux décimales
- sélectionner l'ensemble des données ;
- aller à l'aide de l'ascenseur en colonne E dernière ligne et remonter vers la 1ère information en A1
- définir cette zone sélectionnée comme la base de données ( insérer, nom, définir, base_de_données)
- sauver les données sous le format DBF IV ( nom de fichier <= à 8 caractères)

3.. Créer un fichier SHP compatible

1ère solution : lancer Arcview si vous disposez de ce logiciel

une version est provisoirement installée au labo de SVT du lycée Paul-Louis Courier
ajouter une table , celle créée précédemment
créer une nouvelle vue
dans la vue ajouter un thème de localisation, en vérifier la prise en compte ( nom de la table, X assimilé à longitude et Y à latitude)
activer le nouveau thème et sélectionner toutes les entités
les convertir en un nouveau thème; seront alors créés des fichiers shp, shx et dbf :
- donner un nouveau nom pour éviter tout télescopage entre les fichiers dbf d'origine et de destination.
  désormais le thème sauvegardé sera disponible sous Arc explorer

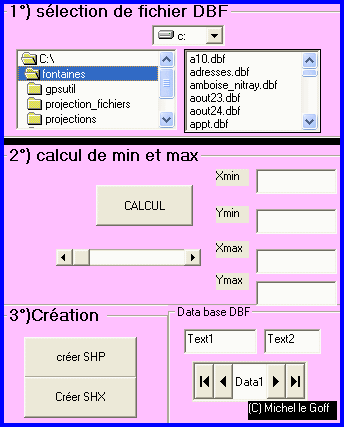

2ème solution : utiliser la "moulinette" SHP.EXE :

===> la demander à l’adresse suivante argov@club-internet.fr;

elle a été réalisée par Michel le Goff, pour des données exclusivement ponctuelles, à partir des spécifications des fichiers SHP diffusées par ESRI :

http://www.esri.com/library/whitepapers/pdfs/shapefile.pdf

précautions :

le nom du fichier ne doit pas dépasser 8 caractères ( ex. seis2005.dbf)
n'utiliser que des fichiers DBF contenant des données ponctuelles localisées en longitude et latitude et utilisant deux champs LONGITUDE, LATITUDE
cette application créée sous Visual Basic doit être installée, et non seulement recopiée, car doivent lui être associées un certain nombre de DLL
problèmes possibles si les pilotes ISAM ne sont pas installés correctement sur votre ordinateur

4° Charger et activer le thème SHP dans Arc View ou Arc Explorer
