GPS randonnée SIG

Utilité d'un GPS de randonneur

autonomie pour l'acquisition de données vectorielles géoréférencées ponctuelles ou linéaires
suivi d'un itinéraire transféré depuis un ordinateur
données pour un compte-rendu de randonnée pédestre ( exemple d'une randonnée de 55 Km sur deux jours, en Val de Loire)
- association de la trace acquise par GPS, à une image satellitale, à des photographies, et des données vectorielles de SIG ...
motivation des élèves dans le cadre d'une sortie scolaire

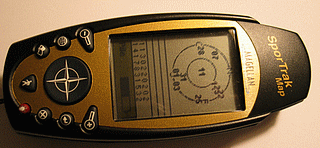

Un GPS testé ( parmi d'autres) : le Sprotrack Pro de Magellan

Caractéristiques du GPS

Acquisition d'un tracé de 500 points maximum

Trace la plus précise : un point tous les 10 m soit un circuit de 5 km en ce cas

mais il existe d'autres modes d'acquisition

Choix essentiel du système de projection, 3 essentiels pour nos régions

coordonnées géographiques latitude longitude

coordonnées Lambert 2 : Syst coord primaire français lambert II, considéré comme lambert II étendu = lambert de la Bd carto de l'IGN ... voir page sur les projections

coordonnées UTM

Transfert des données du GPS à l'ordinateur

paramétrage du GPS

éteindre la connection NMEA

choisir une vitesse de transfert , soit la plus rapide 115 200 bauds

relier le GPS à la sortie série à l'aide du cordon de liaison spécifique

utiliser un logiciel de transfert

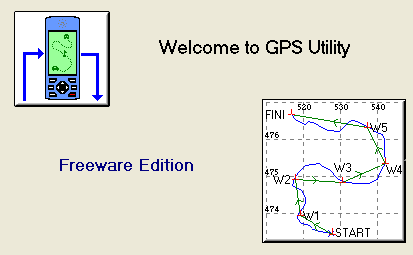

Test et utilisation d'un logiciel en freeware

http://www.gpsu.co.uk/download.html

Version 4.15.1, Released 10-MAY-04

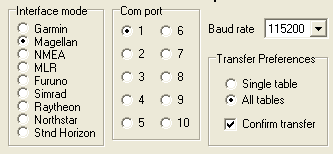

Paramétrage du logiciel

menu GPS Set-up

sélectionner le matériel utilisé

sélectionner la même vitesse de transfert que celle définie au niveau du GPS

sélectionner le port com1 ou com2 etc... auquel vous avez relié le GPS

transfert ordi-gps ou gps-ordi

sélectionner le système de projection que vous souhaitez utiliser pour l'affichage et la sauvegarde définitive des données quel que soit le système d'affichage sélectionné du GPS( en fait ce sont des positions en degrés qui ont été enregistrées et qui sont transférées à l'ordinateur).

Sauvegarde des traces ou des points

sauvegarder les données au format txt proposé ; vous pourrez par la suite selon votre objectif les transférer de l'ordinateur au GPS

puis si vous utilisez par la suite arcview ou arc explorer etc..., sauvegarder les données au format shp ( en fait 3 fichiers associés sont créés .shp, .shx,.dbf); attention à bien noter le système de projection retenu.
