 100 images satellitaires de la France   pour une utilisation pédagogique en classe

Partenariat entre le Ministère de l’Education, le Cnes et la société Spotimage

site de Michel Le Goff

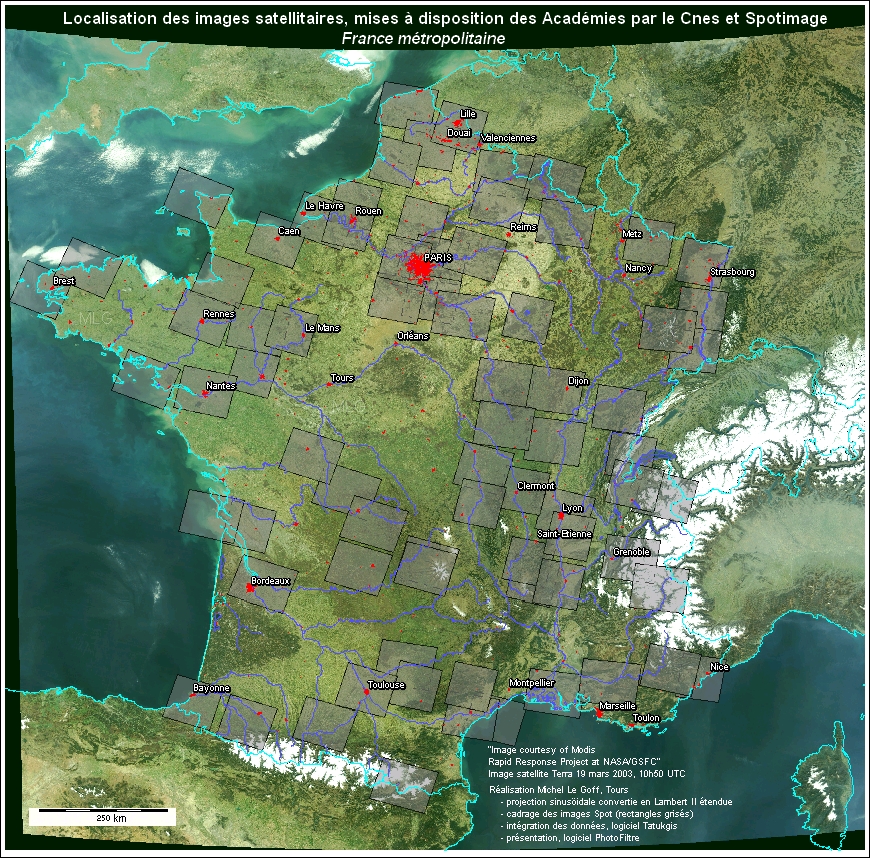

Les images satellitaires ont  été affichées, selon le processus indiqué ci-après (1) ,  au-dessus d'une image satellite de la Nasa et de données converties en Lambert II étendue. Les limites des images ont été ensuite dessinées (cadres gris) et les images retirées pour ne pas contrevenir aux conditions d'utilisation fixées par les différents partenaires.


NB
 Il faut ajouter à ces images de la France métropolitaine  de superbes images de la Réunion, de la Guadeloupe, de la Martinique, de la Guyane, de Mayotte, de la Nouvelle Calédonie et de Tahiti.
Signalons l’absence d’images de la région Centre et de la Corse… !!!

  conditions d’utilisation des images Spot pour l’éducation



Qualité des images SPOT

·   Les images ( Spot 3 ou Spot 4)  ont été soigneusement sélectionnées par les Académies.

·   Elles sont le plus souvent complètes (60km sur 60 km avant rectification)

·   Elles sont parfois diachroniques

·   Elles sont  orthorectifiées et reéchantillonnées  ( même si le satellite n’était pas à la verticale de la région au cours de l’acquisition, chaque pixel  mesure strictement 20 m sur 20m)

·   Elles sont également géoréférencées dans le cadre d’une projection conique Lambert 2 ( étendue) -  pour les images de la France métropolitaine-, c’est à dire celle des cartes IGN… Ces images peuvent donc être  intégrées à un système d’information géographique  (SIG) : mais il faudra que vos autres données soient converties dans ce système de projection.



Où acquérir les images  proposées ?

http ://www.spotimage.fr/html/_64_120_124_.php

Il faut

 Des images au format Titus

 C’est sous cette forme qu’elles doivent être traitées à l’aide du logiciel Titus . Vous en convaincre en parcourant le site Educnet.

 Certaines images , des images Spot4, disposent d’un 4ème fichier correspondant à la bande spectrale du moyen infrarouge (Mir). Voir sur le même site l’intérêt de ce 4ème « canal »

Où obtenir le logiciel Titus ?

  • Se procurer Titus et Spot2titus auprès du site Educnet  ( bas de page)



Intégrer les images Spot à une application SIG

au préalable

Les images sont au « format Titus » et ne peuvent être intégrées directement à un Sig. A l’aide du logiciel Spot2 Titus afficher la composition colorée complète de l’image et la sauvegarder au format BMP accompagnée d’un fichier de géoréférencement BPW( intégrant des positionnements en Lambert II étendue).

  • Convertir ensuite  le fichier BMP au format JPG ( compressé)  et modifier  l’extension du fichier de géoréférencement : de BPW en JGW. Image et fichier de géoréférencement doivent être dans le même répertoire.

 Les images  étant géoréférencées dans le cadre d’une projection conique Lambert II étendue (du moins  les images du territoire métropolitain), il  faut donc disposer de données vectorielles définies dans le même type de projection.

  • Pour utiliser des données établies dans un autre système de géoréférencement  il faudra procéder à leur conversion en Lambert II étendu : si vous disposez d'Arcview 3.1  il vous faudra ajouter au préalable un module supplémentaire disponible sur le site de  Esri France . puis utiliser le module projector

 N’oubliez pas non plus que vous pouvez ajouter des données provenant de GPS de randonneurs…

 consulter si besoin est : argov@club-internet.fr
